登録番号	1457	登録年月	2026/03
開発年	2019年	更新年月	2026/04

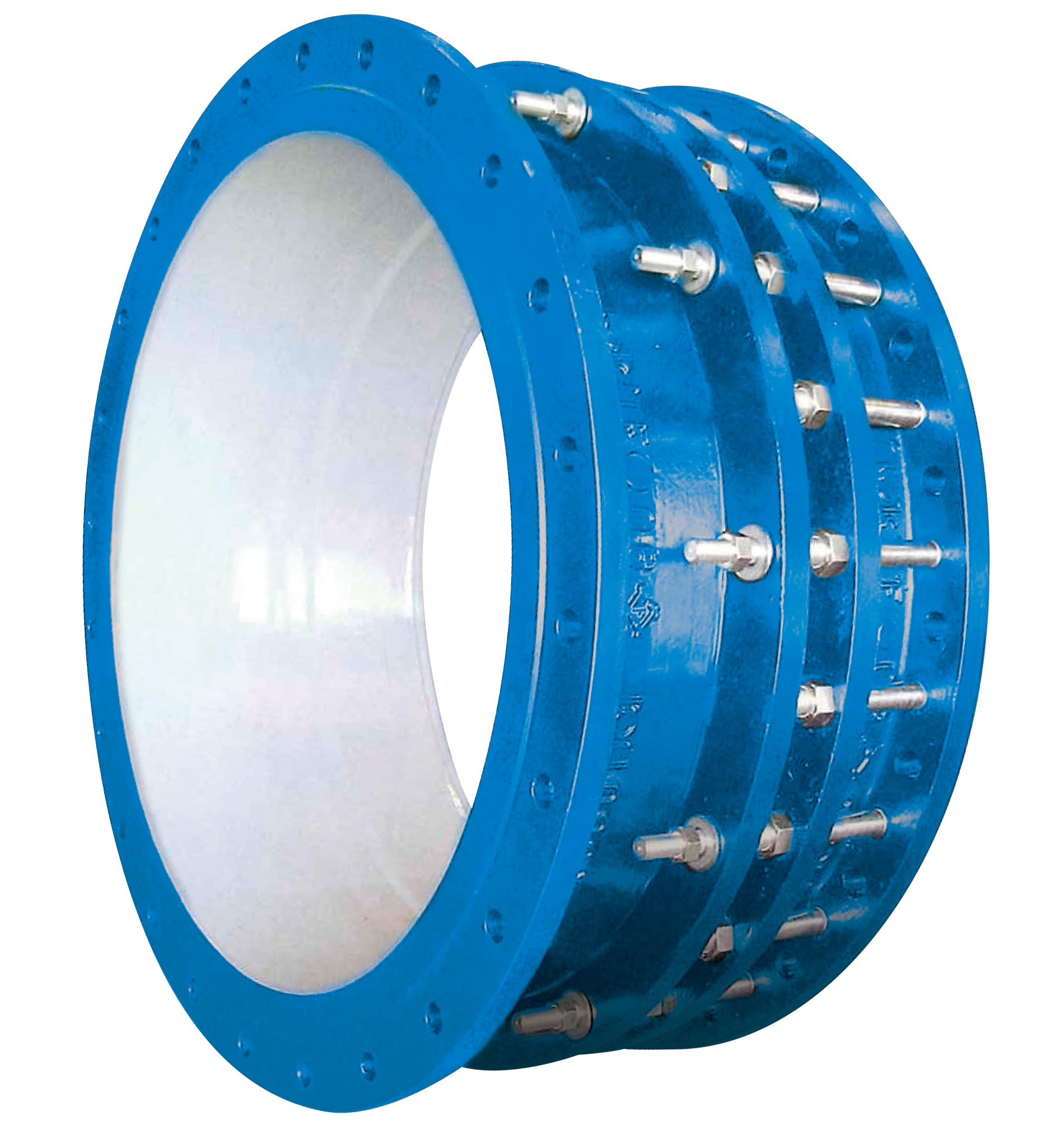

技術名称	ダクタイル鋳鉄製伸縮可撓管（TIFアダプター）
登録会社名	株式会社遠山鉄工所
開発会社名	株式会社遠山鉄工所
技術の要約	ダクタイル鋳鉄特有の強靭性を有する製品です。ルーズフランジ管と比較して可動調整量が多く、製品組立後に水圧試験を実施しますので施工管理が容易です。大口径まで対応可能で基準となる最短面間を伸ばすことも可能なため、柔軟な配管設計に貢献致します。
技術分野	メイン分野 土木工事（施設別） ポンプ場 サブ分野1 機械設備 用排水ポンプ設備 サブ分野2 機械設備 水門設備（ゲート・バルブ） バルブ
技術の概要	ダクタイル鋳鉄異形管の専業メーカーとして１９３３年の創業以来、蓄積した製造技術と経験を活用して開発しています。ダクタイル鋳鉄としての強靭性や耐食性を備えているため、長期供用に対する信頼性の確保や維持管理費の軽減に貢献できます。小口径から大口径まで各種フランジ規格に対応し、面間寸法の自由度も高いため柔軟な配管設計に貢献致します。水密ゴムはＫ型ゴム輪と同等形状を採用し、製品組立後に自社水圧試験機による試験を実施していますので、従来のルーズフランジ管と比べて配管施工後の漏水や耐久性に関する懸念が生じません。
開発の 趣旨・目的	ポンプ場内配管に際し、ポンプ・バルブ・流量計等の機器類交換やメンテナンスのための取り外し作業を容易に行えるよう、伸縮性を有したダクタイル鋳鉄製のフランジアダプターを開発致しました。配管施工時の曲がりや面間寸法の誤差を吸収し、現場で組み立てる必要のない一体型のフランジアダプターを開発して円滑で簡便な配管施工の実現を目的としています。
適用範囲 (適用条件)	設置環境：屋内及び屋外露出配管(埋設環境ではご使用いただけません)　　　　　　　　　　　最高使用圧力：2.0Mpa　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　使用流体：上水・工水・農水・下水・河川水・海水等　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　呼び径：φ75～φ1500(φ1600～φ2600は諸条件により対応可能です)　　　　　　　　　　　　　　　　　　フランジ形式：JIS G 5527 準拠　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　伸縮量：シングル型±20㎜　ダブル型±40㎜　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　撓み角：0.3～2.4度(取扱説明書をご参照願います)
構造・材料諸元／ 製品仕様	水密構造：ダクタイル鋳鉄管Ｋ形ゴム輪と同等　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　離脱防止構造：不平均力に対するロック機構を標準装備 　　　　　　　（伸縮動作を拘束可能です）　　　　　　　　　　　　短管・フランジ・押輪：FCD(420-10)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ボルト・ナット：SNB7溶融亜鉛めっき　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　球形座金：SUS304　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ゴム輪：SBR・NBR・EPDM（ご指定によります）
特徴 (メリット)	ダクタイル鋳鉄製であり、塗装が劣化した場合でも素材由来の酸化被膜で保護され長期間の耐食性が期待出来ます。一体型として水圧検査後に出荷されますので現場での組立作業が発生しません。従来のルーズフランジ管と比較して可動調整量が多く施工性が高い。フランジ外径内に伸縮機構とロック機構がコンパクトに集約され、外部に突出した部品が無いため安全性が高い。
特徴 (デメリット)	特に有りません。

採用実績合計	14 件	農業農村整備事業	0 件
		その他事業	14 件
