技術情報詳細
| 登録番号 | 1464 | 登録年月 | 2026/04 |
|
||
| 開発年 | 2009年 | 更新年月 | 2026/08 | |||
| 技術名称 | スチール・ボール・キャリー（SBC）工法 | |||||
| 登録会社名 | 昭和コンクリート工業株式会社 | |||||
| 開発会社名 | 昭和コンクリート工業株式会社 | |||||

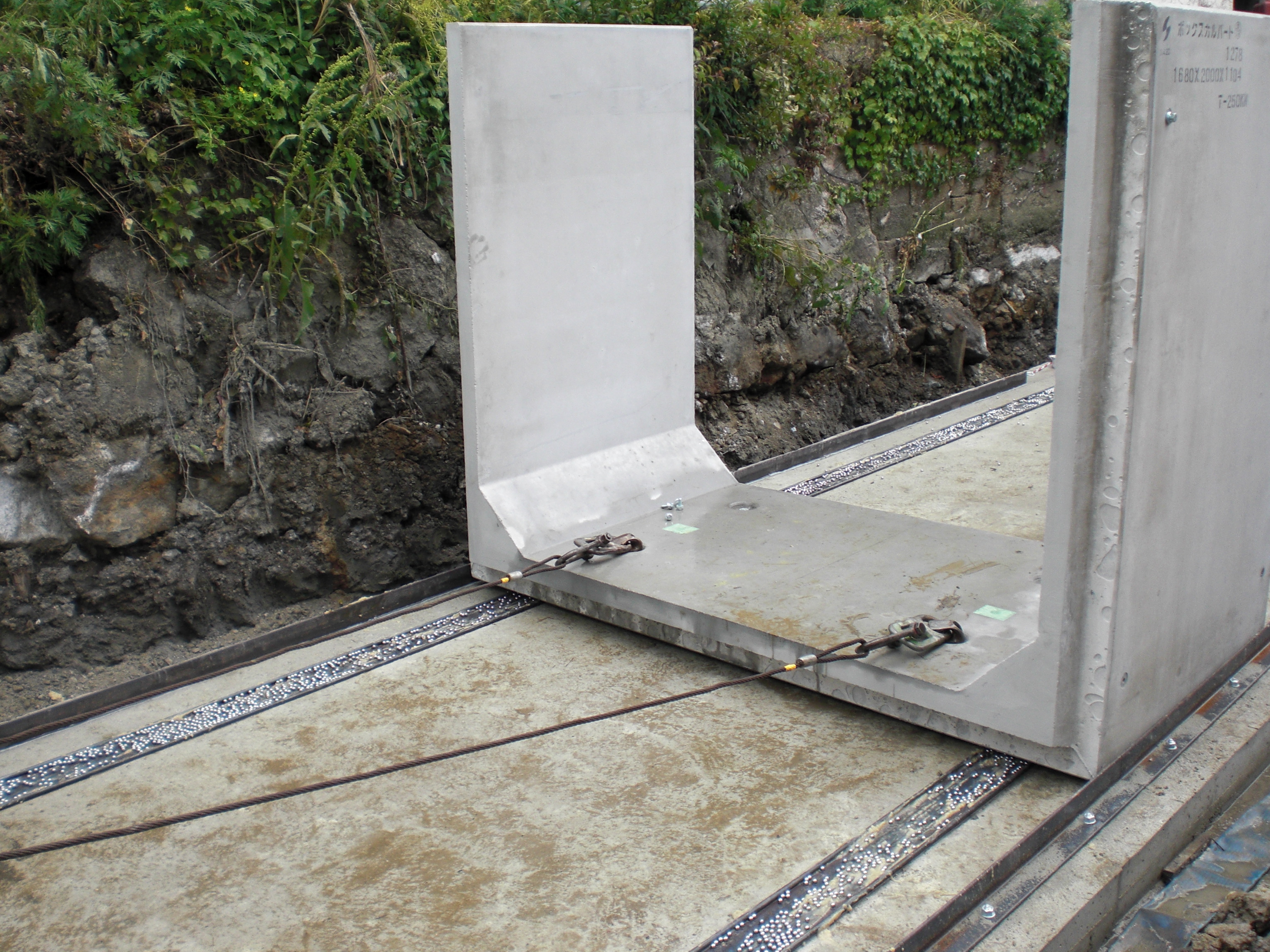

| 技術の要約 | コンクリート二次製品を移動敷設する場合、従来はクレーンによる直接敷設で対応していたが、狭い市街地や高架下等制約がある現場においては困難であった。しかし、本技術はレールの上に鋼球を並べ、その上を滑らせることで制約条件下でも敷設施工が可能になった。 | |||||
| 技術分野 | ||||||

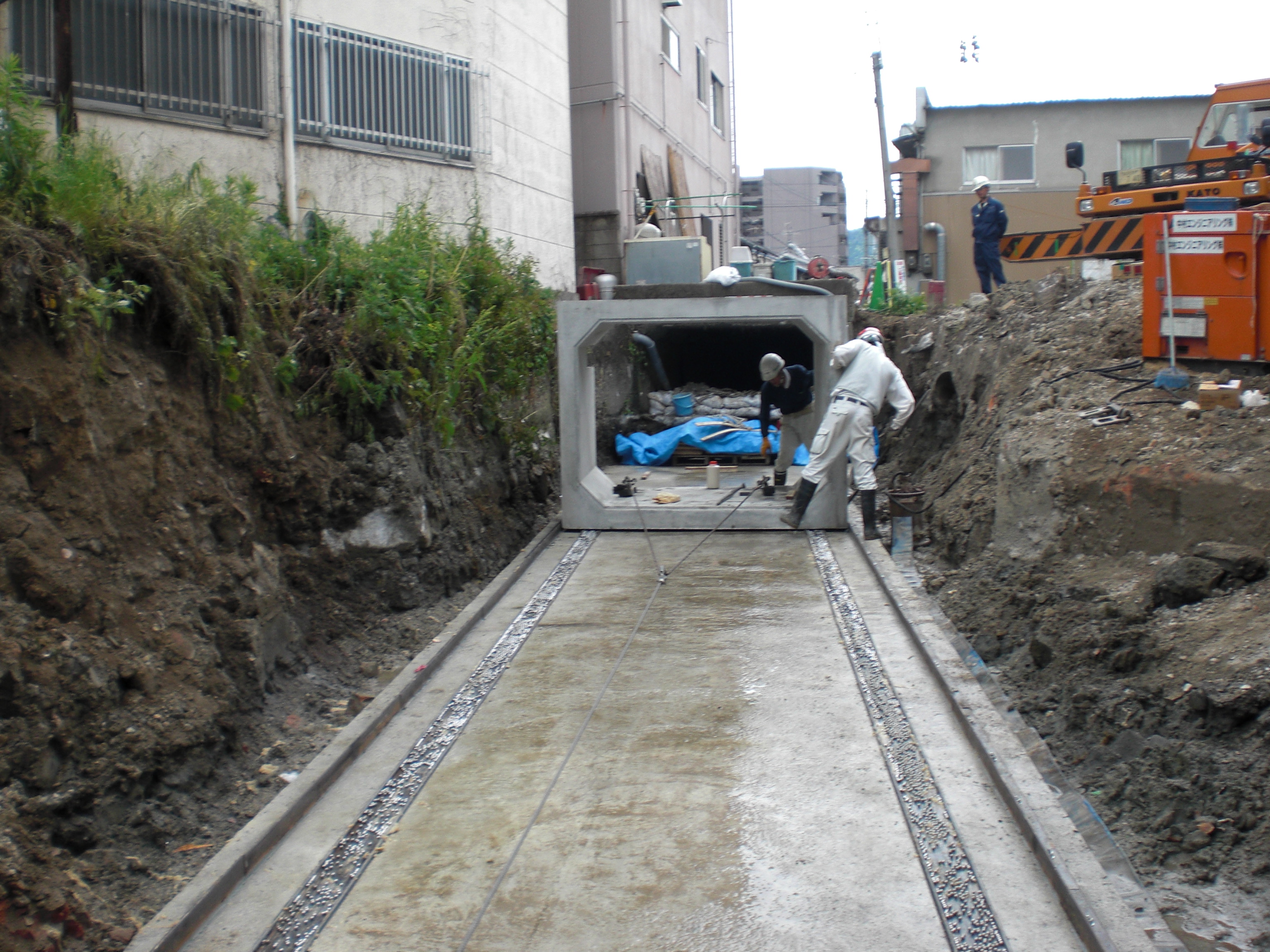

| 技術の概要 | ボックスカルバート等コンクリート二次製品の敷設作業において、クレーンでの直接敷設が困難な市街地や高架下等の現場で、コンクリート二次製品をウインチや人力等で牽引移動し敷設をする技術である。 | |||||
| 開発の 趣旨・目的 |

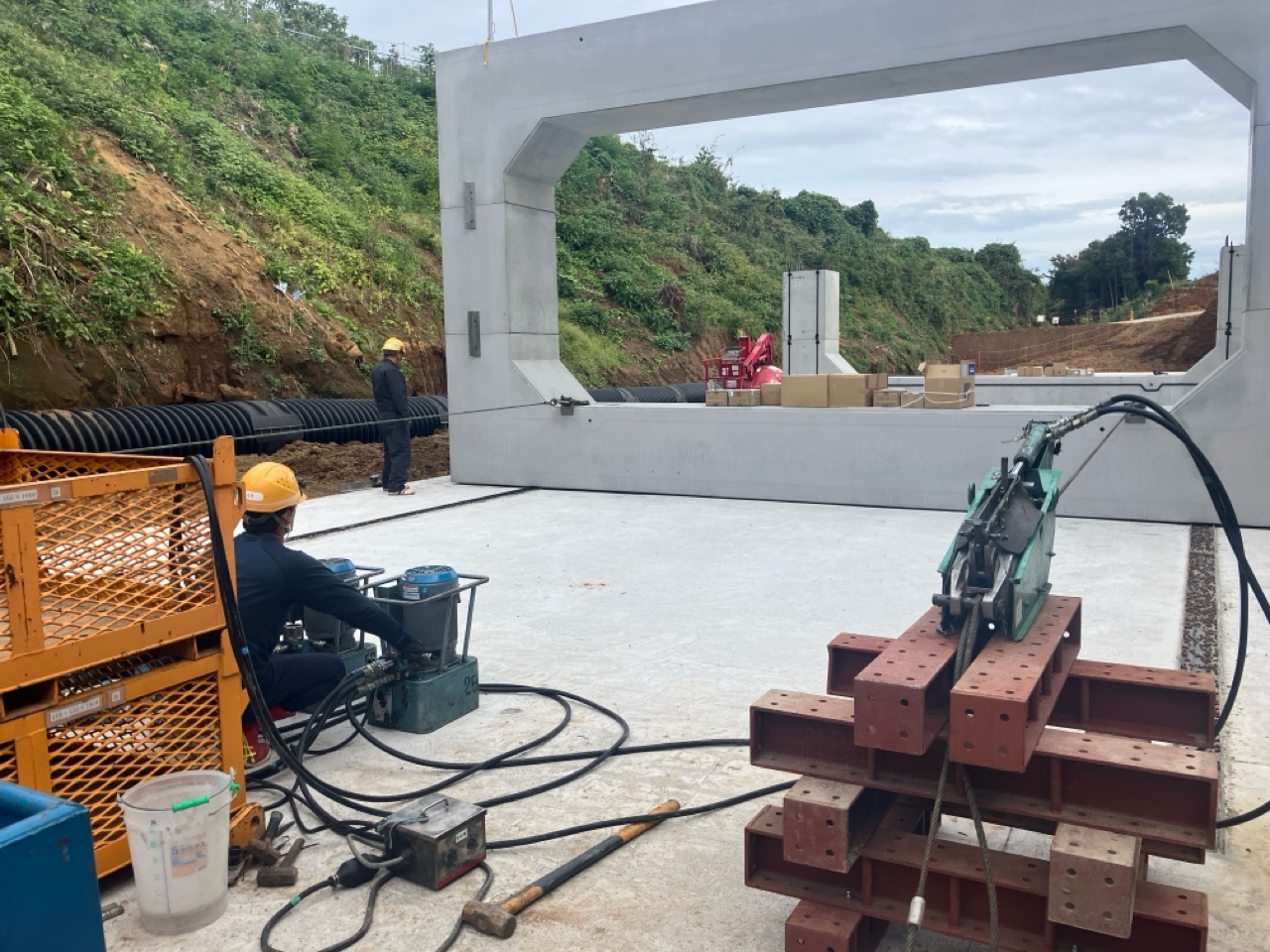

従来工法のクレーンによる直接敷設が困難な現場（市街地や高架下等）において、鋼球とレールを使用することにより摩擦を低減し、小さな力でウインチ等でコンクリート二次製品を移動させ敷設施工が可能となる技術である。 | |||||
| 適用範囲 (適用条件) |
・ボックスカルバートの規格は、単体・分割ともに適用可能で、けん引可能重量は、けん引機械の能力及び設置台数による。 ・縦断勾配は10％以下とする。 ・実証最大重量は54.0t（自社施工実績より） ・最大移動けん引距離は、180m（自社施工実績より） |
|||||
| 構造・材料諸元／ 製品仕様 |

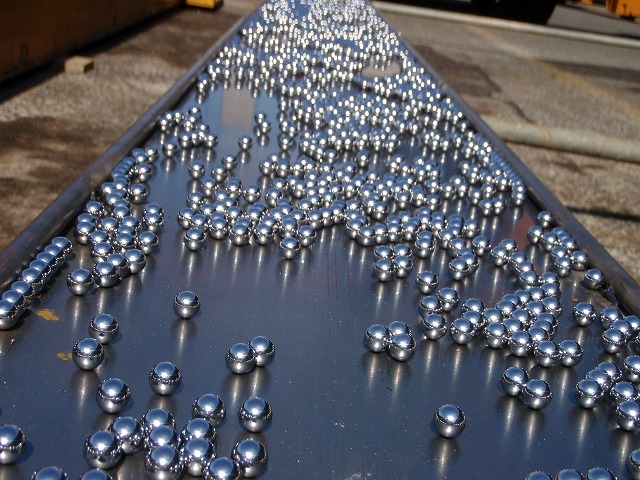

基礎レール・・H型鋼（単体ボックス100H、それ以外150H） 製品レール・・t19鉄板 ガイド・・t9平鋼 鋼球・・φ11mm |
|||||
| 特徴 (メリット) |
① クレーンが設置移動できないような現場でも、施工可能である。 市街地等の密集地域に限らず、道路・鉄道高架下、送電線下においても敷設が可能 ② クレーンを移動する必要が無く、1箇所で吊り下しができる。 ③ ボックスカルバート・L型擁壁・フリューム等、基礎コンクリートを必要とする製品全般に使用できる。 ④ 大型ボックスカルバートでもレールと鋼球により小さな力で移動させることができる。 ⑤ 製品長により土留や既設構造物との干渉の可能性があるため、事前の検討（製品移動軌跡の照査）を行う。また、ボックスカルバートの横引き方向の前後には、けん引機械設置用スペースを確保する必要がある。 |
|||||
| 特徴 (デメリット) |
製品の吊り降ろし作業場所が１箇所も確保できない現場。 縦断勾配が、10%より急勾配の現場 |
|||||
採用実績
| 採用実績合計 | 60 件 | 農業農村整備事業 | 5 件 |
| その他事業 | 55 件 |
-
農業農村整備事業 参考実績
年度の新しいものから順に表示（最大20件）
発注者 施工年度 施工場所
（都道府県名）件名 報文の有無 九州農政局 宇城農地整備事業所 2024 年度 熊本県 令和5年度宇城農地整備事業南豊崎工区区画整理（その１１）工事 無 新潟地域振興局 農林振興部 2024 年度 新潟県 新潟中東地区 山﨑排水路第11次工事 無 新潟地域振興局 農林振興部 2020 年度 新潟県 新潟中東地区 山﨑排水路第4次工事 無 新潟地域振興局 農林振興部 2019 年度 新潟県 新潟中東地区 山﨑排水路第3次工事 無 新潟地域振興局 農林振興部 2014 年度 新潟県 大渕排水路第9次工事 無
-
その他事業 参考実績
年度の新しいものから順に表示（最大20件）
発注者 施工年度 施工場所
（都道府県名）件名 報文の有無 秦野市役所 2025 年度 神奈川県 矢坪沢排水路カルバート 無 山梨県中北建設事務所 2024 年度 山梨県 甲府中央左右口線１号アクセス道路 流川１期工事 無 国土交通省 関東地方整備局 甲府河川国道事務所 2024 年度 山梨県 R5国道新笹子トンネル関連改良工事 無 岡崎市役所 2024 年度 愛知県 早川2号橋 橋梁改築工事 無 京都市役所 2024 年度 京都府 都市基盤河川改修事業 西野山川改修（その5）工事 無 国土交通省 関東地方整備局 常総国道事務所 2024 年度 千葉県 R4圏央道神崎PA改良その2工事 無 大阪市環境局 2023 年度 大阪府 瓜破斎場残骨地下保管施設設置工事 無 吹田市役所 2023 年度 大阪府 円山町1号橋拡幅改良工事 無 江南市役所 2023 年度 愛知県 道路更新防災等対策事業 橋梁補修工事（3） 無 富山県高岡土木センター 2022 年度 富山県 一般国道415号道路総合交付金管渠工工事 無 石巻市役所 2021 年度 宮城県 石巻市一般廃棄物最終処分場埋立地建設工事 無 長野県飯田建設事務所 2020 年度 長野県 社会資本整備総合交付金（道路）工事 無 小牧市役所 2020 年度 愛知県 河川改修工事（A工区） 無 益城町役場 2019 年度 熊本県 崎久保川（1工区）外2件河川災害復旧工事（合冊） 無 新潟県長岡地域振興局 2018 年度 新潟県 一般県道寺泊西山線2補橋修橋梁架替工事 無 国土交通省 北陸地方整備局 新潟国道事務所 2018 年度 新潟県 紫竹山道路栗ノ木川他付替その2工事 無 国土交通省 北陸地方整備局 高田河川国道事務所 2018 年度 新潟県 弁天大橋架替改良その9工事 無 国土交通省 北陸地方整備局 高田河川国道事務所 2018 年度 新潟県 弁天大橋架替改良その8工事 無 国土交通省 北陸地方整備局 高田河川国道事務所 2018 年度 新潟県 弁天大橋架替改良下部他その2工事 無 国土交通省 北陸地方整備局 高田河川国道事務所 2018 年度 新潟県 弁天大橋架替改良下部他工事 無
連絡先情報
-
連絡先を確認
会社名 昭和コンクリート工業株式会社 E-mail（メイン） iwayamak@showa-con.co.jp 所在地 〒 5008703
岐阜県岐阜市香蘭１丁目１番地E-mail（サブ） TEL 0582553337 担当部署 営業本部 開発部 開発課 FAX 0582523177 担当者 岩山 健治 URL https://www.showa-con.co.jp/
その他の情報
| 積算の参考情報 (単価・歩掛等) |
上記連絡先までご連絡ください。 | |||||
| サポート体制 | 上記連絡先、またはホームページよりお問い合わせください https://www.showa-con.co.jp/ | |||||
| 特許 |
登録有 |
|||||
|
有 |
登録番号 第 5334804 号 |
|||||
| 実用新案 | 無 | |||||
| 他機関の認証制度への登録 (最大3件) |
NETIS（国土交通省新技術情報提供システム） | 登録番号 CB-110009-A | ||||
添付資料
| 発表文献 | |
| 実績報文 | |
| カタログ・ パンフレット |
|
| 単価・歩掛等 | |
| 動画 |
スチール・ボール・キャリー（SBC）工法.mp4 昭和コンクリート工業株式会社 |
| その他 |
