登録番号 0235 登録年月 2021/09

開発年 2004年 更新年月 2023/12
技術名称 Ｃ－ＯＮＥ工法
登録会社名 大管工業株式会社
開発会社名 大管工業株式会社、株式会社大坂組
技術の要約 プラスチックフィルムで外表面を被覆した樹脂含浸チューブを老朽管路内に反転挿入させ、樹脂含浸チューブを空気圧又は水圧で加圧し、加熱で硬化させ、老朽管内面に水密性の高いプラスチックパイプを形成する。
技術分野
  1. メイン分野
  2. 施設の長寿命化対策　パイプライン更生工法
  3. 反転工法
  4. 反転工法
  1. サブ分野1
  2. 土木工事（施設別）
  3. 水路工
  4. パイプライン
  1. サブ分野2
  2. 土木工事（施設別）
  3. 水路工
  4. 河川及び排水路
  1. サブ分野3
  2. 土木工事（施設別）
  3. 水路工
  4. 水路トンネル

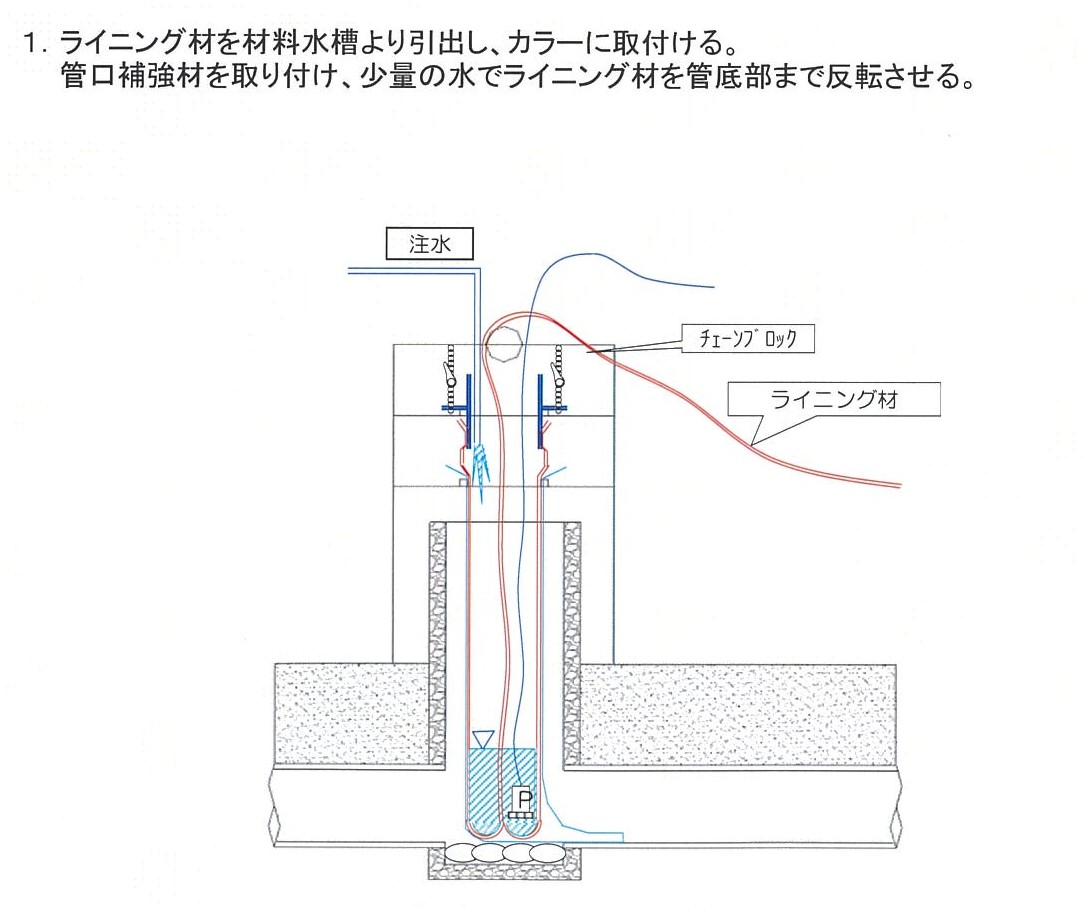

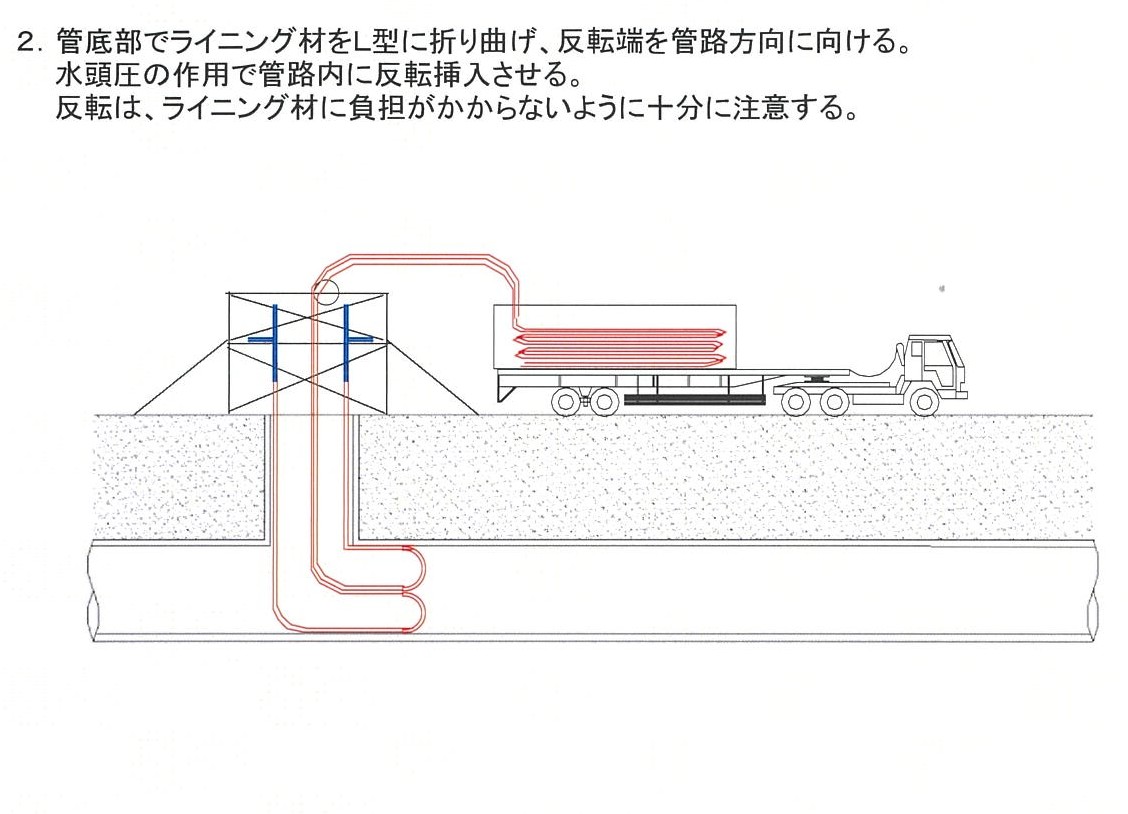

技術の概要 プラスチックフィルムで外表面を被覆した樹脂含浸チューブを老朽管路内に反転挿入させ、樹脂含浸チューブを空気圧または水圧で加圧し、老朽管壁に張り付けてその状態を保ち、樹脂含浸チューブを加熱または常温で硬化させ、老朽管内面に水密性の高いプラスチックパイプを形成する。C-ONE樹脂含浸チューブは、プラスチックファイバーの織布および不織布にグラスファイバーを複合させることにより内圧に対し、高い耐性を有する構造に形成されている。
開発の
趣旨・目的		 従来、樹脂含浸チューブを老朽管内面に張り付けた状態で硬化させ、老朽管内壁にプラスチックパイプを形成し、老朽管を修復する手法が下水道管路等を修復する目的として利用されている。
しかし、農業用パイプラインは下水道とは利用目的が大きく異なるものである。本技術は、長距離（Max800ｍ）のライニングが可能で、内圧に対し高い耐性を有し、分岐部での水密性を有する樹脂含浸チューブによる、農業用パイプラインを非開削で更生する技術である。
適用範囲
(適用条件)		 管種　　　　　陶管、ヒューム管、鋳鉄管、鋼管他
管径　　　　　φ200～φ2000
施工延長　　　300ｍ(現場条件により、800ｍ以上の施工も可能)
内圧設計圧力　1.0Mpa
外水圧　　　　 0.1Mpa(10ｍ)水頭
構造・材料諸元／
製品仕様		 外表面にプラスチックフィルムを溶着させた、ポリエステルフェルトまたは、ポリエステルフェルトにグラスファイバーフェルトを複合させたライナー材に、用途に合わせた熱硬化性樹脂を含浸させたものをライニング材と呼ぶ。
各種等については、下記連絡先までご相談ください。
特徴
(メリット)		 長距離施工(50ｍ以上)になるほど安価となる。内水圧、外水圧及びゼロスパン(熱収縮)等を考慮した専門家による構造設計手法が重要なポイントとなる。
また、分岐部の水密処理方法及び開口部でのジョイント部分で熟練者での施工を必要とされる。短期間で長距離施工が可能である。
特徴
(デメリット)		 曲り部でシワが発生することがある。
採用実績
採用実績合計 596 件 農業農村整備事業 18 件
その他事業 578 件
  • 農業農村整備事業　参考実績

    年度の新しいものから順に表示（最大20件）

    発注者 施工年度 施工場所
    （都道府県名）    		 件名 報文の有無
    中国四国農政局 2011 年度 香川県 平成23年度 香川用水農業水利事業東部幹線水路鍛冶川サイホン改修工事 無
    中国四国農政局 2011 年度 香川県 平成23年度 香川用水農業水利事業高瀬支線水路改修(その１)工事 無
    水資源機構三重用水管理所 2011 年度 三重県 竹谷支線水路第４工区補強工事 無
    水資源機構両筑平野用水総合事務所 2009 年度 福岡県 両筑二期夜須支線水路三並工区改築その２工事 無
    水資源機構両筑平野用水総合事務所 2009 年度 福岡県 両筑二期夜須支線水路篠隈工区改築その２工事 無
    水資源機構両筑平野用水総合事務所 2008 年度 福岡県 両筑二期　立石３号支線水路野町・原地蔵工区改築その２工事 無
    水資源機構両筑平野用水総合事務所 2008 年度 福岡県 両筑二期立石１・６号支線水路花立工区改築工事 無
    水資源機構両筑平野用水総合事務所 2007 年度 福岡県 両筑二期三輪立石幹線水路依井工区改築その１工事 無
    水資源機構両筑平野用水総合事務所 2007 年度 福岡県 両筑二期三輪立石幹線水路依井工区改築その２工事 無
    水資源機構両筑平野用水総合事務所 2007 年度 福岡県 両筑平野用水二期福田支線水路堤工区改築その１工事 無
  • その他事業　参考実績

    年度の新しいものから順に表示（最大20件）

    発注者 施工年度 施工場所
    （都道府県名）    		 件名 報文の有無
    市原市役所 2021 年度 千葉県 辰巳台地区汚水管渠更生工事 無
    東日本旅客鉄道（株）盛岡土木技術センター 2022 年度 岩手県 東大更・大更間6k557m伏び外21修繕（ライナー）工事 無
    所沢市役所 2022 年度 埼玉県 寿町地内ほか下水道管更生工事 無
    千葉市役所 2022 年度 千葉県 下水道施設改良工事（高津戸4-2） 無
    弘前市役所 2021 年度 青森県 令和2年度 南横町地区外管渠更生第9工区工事 無
    奈良県五條土木事務所 2021 年度 奈良県 平原五條線管更生工事（単独道路整備事業）（通常分）（一般改良）） 無
    国立大学法人東京農工大学 2021 年度 東京都 東京農工大学府中幸町団地ライフライン再生（排水設備）Ⅰ期工事 無
    青森市役所 2020 年度 青森県 蜆貝排水区合流管改築第35工区工事 無
    日立市役所 2020 年度 茨城県 工第下修2-32号 日立市公共下水道事業管渠施設補修(その2)工事 無
    吹田市役所 2020 年度 大阪府 吹田市公共下水道事業 高川排水区汚水管路改築工事104工区 無
連絡先情報
  • 連絡先を確認
    会社名 大管工業株式会社 E-mail（メイン） info@c-one-ma.com
    所在地 〒 0300933
    青森県青森市大字諏訪沢字岩田50-4    		 E-mail（サブ）
    TEL 0177262100
    担当部署 大管工業株式会社 FAX 0177262120
    担当者 山崎　和子 URL http://c-one-ma.com/index.html
その他の情報
積算の参考情報
(単価・歩掛等)		 上記連絡先までご相談ください。
サポート体制 上記連絡先までご相談ください。
特許

無

無
実用新案 無
他機関の認証制度への登録
(最大3件)		 公益財団法人日本下水道新技術機構 登録番号 第1926号
公益財団法人日本下水道新技術機構 登録番号 第1927号
